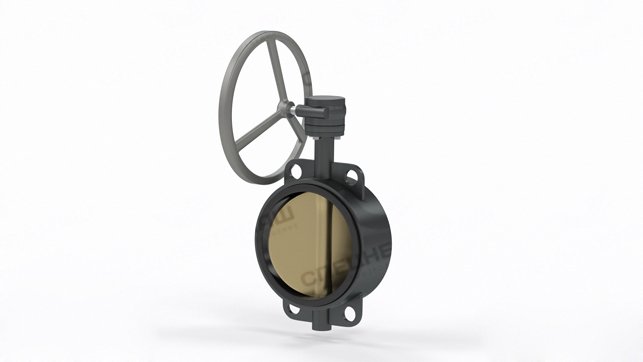

Затворы дисковые поворотные СНМ 58060

Затворы поворотные дисковые СНМ 58060
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Дисковый затвор СНМ 58060 представляет собой затвор с симметричным диском и предназначен для сложных условий с повышенными требованиями к ремонтопригодности. Основной способ присоединения – межфланцевый с проушинами (гладкими или резьбовыми). Класс герметичности «А».

Конструкция данной детали отличается мягкой манжетой выполненной из эластомера и не имеет жесткого кольца. Шток и диск крепятся без штифта, что позволяет исключить его «вырывание» при использовании затвора.

Использовать затвор можно при температуре до +180 градусов Цельсия, а установка разрешена в различных положениях. Исключение составляют изделия с электроприводом, который нельзя устанавливать внизу.

Удобная и эргономичная конструкция позволяет ремонтировать и осуществлять замену комплектующих без специальной техники и средств, только своими силами. Это значительно упрощает эксплуатацию изделия.

По желанию клиента затвор СНМ 58060 может быть дополнен различными приводами (пневмо- и электро-), крепежами и фланцами.

Технические характеристики

Изготовление и поставка:По ТУ 3700-002-24009276-2015
Тип конструкции:Затворы с симметричным диском, с мягкой манжетой из эластомера
Диаметр номинальныйDN 40 – DN 600
Давление номинальное- PN 6, 10,16 кгс/см2
Температура рабочей среды:до +180°С в зависимости от материала манжеты
Управление:- рукоятка DN 40-200
- редуктор DN 40-600
- электро- или пневмопривод- DN 40-600
Класс герметичности:«А» по ГОСТ Р 54808-2011
Основные рабочие среды:Вода, воздух, природный газ и газообразные продукты, газообразный аммиак, нефтепродукты, углеводороды, кислоты, щелочи, спирты, морская вода
Присоединение:- стяжное между фланцами трубопровода;
Установочное положение:Любое, кроме положения «электроприводом вниз» для для затворов с электроприводом
Направление подачи рабочей среды:Любое
Скорость потока рабочей среды:До 80 м/с для газообразной среды, до 5 м/с для жидкостей
Климатическое исполнение:У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Расходная характеристика затворов:Равнопроцентная, при углах открытия диска от 20° до 70°
При углах открытия до 60-70° затворы ограниченно могут применяться для дросселирования потока рабочей среды

Детализация затвора СНМ 58060

Детализация затвора поворотного дискового СНМ 58060
ПозицияНаименованиеПозицияНаименование
1Корпус5Втулка
2Диск6Втулка
3Манжета7Кольцо
4Вал

Манжета

Материалы манжетДиапазон температурыОписание
NBR-30°С …+80°С- стойкость к маслам, смазочным материалам, топливам, природному газу;
- неустойчив к щелочным и кислотным средам, водяному пару
EPDM-40°С…+130°С- стойкость к воде, пару, щелочам, кислотам, абразивным примесям, воздуху;
- неустойчив к горюче-смазочным материалам, жирам
Viton-30°С…+180°С- стойкость к маслам, бензинам, диз.топливу, растворам кислот и щелочей средней концентрации;
- неустойчив к кетонам, горячей воде, пару
Silicon-40°С…+200°С-общая стойкость к окислителям. Хорошо работает в среде горячего воздуха и газов.
-неустойчив к концентрированным кислотам и разбавленным щелочам.
Не пригоден для пара и горячей воды.

Материальное исполнение корпусов и дисков

Ма­те­риа­лы кор­пу­сов и дис­ковМи­ни­маль­ная тем­пе­ра­ту­раОпи­са­ние
GGG40-25°Счугун с шаровидным графитом для применения на улице;
WCB-40°Суглеродистая сталь для неагрессивных сред;
GG25-10°Ссерый чугун для применения внутри помещений;
CF8-100°Снержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах.
CF8M-100°Снержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах.

Условное обозначение затвора СНМ 58060

СНМ1.2.3.4.5.6
СНМ58060.100.10.2.3.04

1Зат­вор дис­ко­выйСерия
с сим­мет­рич­ным рас­по­ло­же­ни­ем
дис­ка и меж­флан­це­вым
при­сое­дине­нием
DN 40 – 600 мм
PN 6, 10, 16 кгс/см2
СНМ 58060стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с глад­ки­ми про­уши­на­ми
СНМ 58062стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с резь­бо­вы­ми про­уши­на­ми
2Диа­метр (DN)
100диа­метр зат­во­ра в мм (100, 200, 300, 400, 600, 700 и др.)
3Дав­ле­ние (PN)
10дав­ле­ние в атм (6, 10, 16, 25, 40, и т.д.)
4Кор­пус
1Чу­гун вы­со­ко­проч­ный GGG40 ASTM A5361
2Сталь угле­ро­дис­тая WCB ASTM A216
3Чу­гун ков­кий GG25 ASTM A126
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Диск
1Брон­за B1 48 ASTM C954
2Сталь угле­ро­дис­тая WCB ASTM A216
3Чу­гун вы­со­ко­проч­ный GGG40 ASTM A536
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
6Ма­те­риал уп­лот­не­ния
04PTFE (от -40С° до +200С°)

Пропускная способность затворов

DN 50-300 конструкция с двумя штоками

DN 350-600 конструкция с одним цельным штоком

DN Угол поворота диска, град
102030405060708090
500,25917275370115145
650,4815264283105175225
800,612223863125160260325
1000,8174273120235305510590
1252458815525049062510001125
150389145250410800103016501950
20041482504207001300175027253250
250523239067011502150275043005000
3006342550100016003100405050007500
350618350081613722252376561507037
40082717401208203133335573910410416
4501131886714172382390965351067612215
50014415113318513112510785381394815959
600225411482242140696678111651824020869

Крутящий момент на штоке, необходимый для открытия затвора, Нм

DN PN, кгс/см2
16Примечание
4010 Для уплотнения NBR применять коэффициент 1,25.
Для рабочей среды газ, воздух применять коэффициент 1,5.
Для сухих сыпучих рабочих сред применять коэффициент 1,7
5019
6522
8054
10066
12578
150120
200228
250388
300588
350750
4001320
4501440
5001680
6002640

Рекомендуемый минимальный внутренний диаметр трубопровода для установки затворов серии СНМ 58060

DNНоминальный внутренний диаметр трубопровода, Dном, ммМинимальный внутренний диаметр трубопровода, Dмин, ммМинимальный радиальный зазор от кромки диска до внутренней поверхности трубопровода, мм
404030,5 1,5
505034
656553
808072
10010092
125125118
150150145,5
200200200 3
250250249
300300299
350350336
400400381
500500478
6006005816

Показатели надежности

DN40-100125,150200-300350,400450-600
Полный средний ресурс, ч, не менее 40000
Средний ресурс манжеты, циклов50004000360030002000
Гарантийная наработка манжеты, циклов, не менее1800150014001200800

Основные габаритные и присоединительные размеры межфланцевых затворов

исполнение затвора DN 40-200 с рукояткой

DNPN, кгс/см2ABCLверхний фланец по ISOIxIМасса с рукояткой, кг
4010/16701332533F0711х113
5010/16611412543F0711 х113,2
6510/16721532546F0711 х113,9
8010/16871612546F0711 х114,3
10010/161061792552F0711 х115,6
12510/161231932556F0714 х147,7
15010/161372042556F0714 х148,5
20010/161742473560F1017 х1714,4

исполнение затвора DN 40 – 600 с редуктором

DNPN, кгс/см2A B CLверхний фланец по ISOIxIМасса с редуктором, кг
4010/1670 133 2533F0711х113,2
5010/1661 141 2543F0711 х113,7
6510/1672 153 2546F0711 х114,4
8010/1687 161 2546F0711 х114,8
10010/16106 179 2552F0711 х116,1
12510/16123 193 2556F0714 х148,5
15010/16137 204 2556F0714 х1410
20010/16174 247 3560F1017 х1716
25010/16209 280 3068F1022х2226
30010/16253 324 3078F1022х2240
35010/16260 368 4578F1022х2256
40010/16315 400 50,8102F1427х2766
45010/16340 425 50,8114F1427х27113
50010/16379 485 57,5127F1432х32124
60010/16440565 70 154F1636х36159
